Компрессор 2ВМ4-24/9, 2ВМ4-24/9С

Поршневые компрессорные установки

МКЗ "Борец"


Компрессор 2ВМ4-24/9 служит для производства давления и подачи сжатого воздуха в накопительные ресиверы, или прямой подачи. Компрессор 24/9 используется во многих отраслях промышленности.

Условное обозначение:
2 - число рядов в базе;
В - для сжатого воздуха;
М - оппозитная база;
4 - поршневое усилие базы, тс;
24 - производительность при условиях всасывания, м3/мин;
9 - абсолютное конечное давление воздуха;
(С) - без смазки цилиндров и уплотнительных устройств штоков.

Описание компрессора 2ВМ4-24/9 (2ВМ-4-24/9)
В комплект поставки входят:
1. Компрессор
2. Электродвигатель А2К85/24-8/16-УХЛ4,
3. Щит управления эл/двигателем
4. Холодильник промежуточный
5. Холодильник концевой
6. Шкаф автоматики
7. Комплект ЗИП
8. Анкерные болты

Компрессоры 2ВМ4-24/9, (2ВМ-4-24/9) крейцкопфные, двухступенчатые, стационарные, поршневые, оппозитные, с водяным охлаждением, со смазкой цилиндров и сальников 2ВМ4-24/9С, и 2ВМ4-24/9 без смазки цилиндров и сальников. Многие сборочные единицы и детали унифицированы. Конструкция компрессоров построена на основе принятого на заводе-изготовителе нормального параметрического ряда машин. Компрессор ВМ-24/9 состоит из следующих узлов: база, цилиндры, электродвигатель.

В состав базы входит кривошипно-шатунный механизм (коленчатый вал, шатун, крейцкопф), рама, блок смазки механизма движения и лубрикатор (он предназначен для смазки цилиндров и сальников). В сухих компрессорах без смазки цилиндров лубрикатора нет. Рама чугунная литая, коробчатой формы, с внутренними ребрами усиления. В верхней части рамы предусмотрены плотно закрываемые крышками люки, обеспечивающие доступ к деталям механизма движения. Нижняя часть рамы служит резервуаром для масла. На верхней части рамы установлен указатель уровня масла. Для крепления цилиндров компрессора к раме имеются специальные приливы. В отверстиях поперечных ребер рамы установлены крейцкопфные чугунные гильзы, служащие направляющими для крейцкопфов.
Система охлаждения водяная, незамкнутая, с регулировочным вентилем. По желанию заказчика компрессора могут изготавливаться с замкнутой системой охлаждения. Наряду с охлаждением из сжимаемого воздуха удаляются масло и влага. Для этой цели служат влагомаслоотделители. Масло и воду из влагомаслоотделителей удаляют периодической продувкой.
Компрессорная установка оборудована системой автоматической защиты и сигнализации, которая осуществляет аварийное прекращение работы компрессора с остановкой приводного электродвигателя в следующих случаях: при превышении температуры воздуха после каждой ступени сжатия; при падении давления масла в циркуляционной системе смазки механизма движения; при недопустимом уменьшении протока охлаждающей воды; при превышении давления нагнетания выше допустимого; при КЗ и повреждениях в системе электропривода и управления.

Привод осуществляется от двухскоростного асинхронного электродвигателя А2К85/24-8/16-УХЛ4, встроенного в раму компрессора.

Смазка компрессора 24/9 осуществляется двумя независимыми системами: системой смазки низкого давления (циркуляционной) для подачи масла к механизму базы; системой смазки высокого давления, для подачи масла в цилиндр. Система смазки низкого давления: масло заливается в нижнюю часть рамы компрессора. Оттуда через сетчатый фильтр грубой очистки, расположенный в начале масловсасывающей трубы, шестеренчатым насосом подается в блок смазки и далее через напорную трубу во внутренний канал коленчатого вала, который имеет подводы масла на рабочую поверхность кривошипных шеек и к шатунам. Для предотвращения подтекания масла из рамы компрессора на подшипниках коленчатого вала устанавливаются уплотнительные устройства. Масло заливается в раму через одну из люковых крышек; уровень его измеряется стержневым маслоуказателем. Для слива масла из рамы предусмотрен сливной кран. Система смазки высокого давления: масло заливается в лубрикатор, откуда многоплунжерным насосом подается к цилиндрам. Привод многоплунжерного насоса осуществляется от ведущего валика шестеренчатого насоса блока смазки механизма движения. Масло, пройдя через плунжерный насос, поступает к отверстиям в крышках и гильзах цилиндров, равномерно распределяется по поверхностям трения, обеспечивая смазку. Контроль подачи масла к цилиндрам - через смотровое окно насоса.

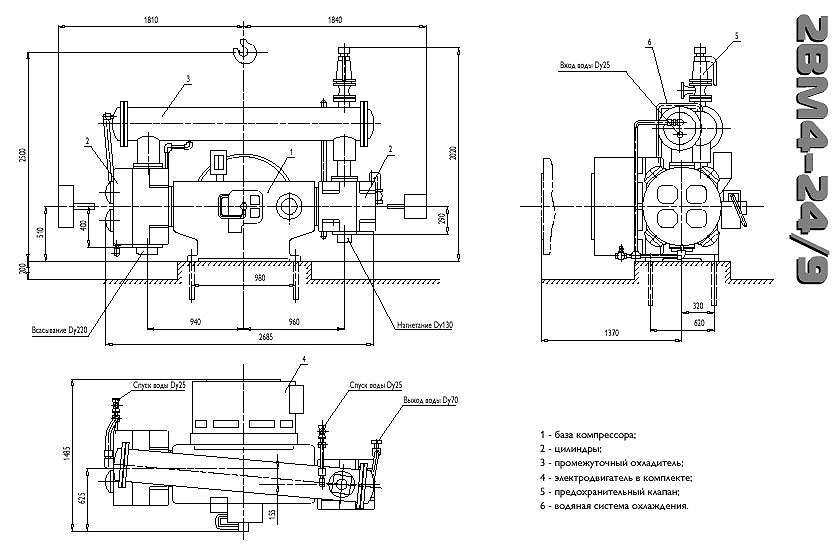

Фундаменты компрессорных установок выполняются по рабочим чертежам, разработанным специализированной организацией, применительно к конкретному месту расположения установки. Общий вид, габаритные и установочные размеры компрессорных установок приведены на рис.Для смазки механизма движения могут применяться масла марок И-50А (ГОСТ 20799-75) и МС-20 (ГОСТ 21743-76), КЗ-10 (ТУ 38.401479-84); ИГП-49 (ТУ 38.101413-90); для цилиндров и уплотнительных устройств - масло К-12, К-19 (ГОСТ 1861-73) и МС-20. В компрессорах без смазки цилиндров система смазки высокого давления с подачей масла в цилиндры и к уплотнительным устройствам не предусмотрена. Поршни таких компрессоров имеют опорные и разрезные кольца из самосмазывающихся материалов на основе фторопласта с различными наполнителями.

Технические характеристики компрессора 2ВМ4-24/9, 2ВМ-4-24/9 (С)

Компрессор 2ВМ4-24/9 2ВМ4-24/9С
Сжимаемый газ воздух воздух
Частота вращения вала электродвигателя, об/мин 750 750
Объемная производительность приведенная к условиям всасывания, куб/м в мин. 24 24
Давление атм. абс.: Начальное  атмосферное  атмосферное
Конечное 9 9
Температура газа начальная град. С  -25:+35  -25:+35
Мощность на валу компрессора, кВт. 128 137
Расход охлаждающей воды без концевого при ее температуре на входе +25 град. С. (расч.) л./мин. 48 110
Расход масла на смазку цилиндров, г/час 60 -
Количество масла, заливаемого в раму компрессора, л 100 100
Масса компрессора, кг 3750 4290
Электродвигатель
Тип А2К85/24-8/16УХЛ4 А2К85/24-8/16УХЛ4
Мощность, кВт 160 160
Напряжение, В  380 380
Установка
Масса установки в объеме поставки, кг 5300 5800
Габаритные размеры установки, Д/Ш/В, мм 2685/1485/2020 3740/1485/2300
