Полтавский турбомеханический завод

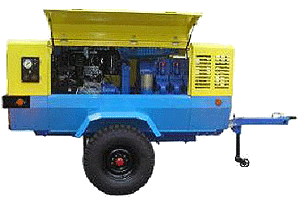

Станции компрессорные, поршневые типа ПКСД
Станции компрессорные предназначены для выработки сжатого воздуха и снабжения им пневматических инструментов и механизмов в промышленности, а также при проведении строительно-монтажных и ремонтных дорожных работ.
Могут быть оборудованы шумопоглощающим кузовом.
|
|
Передвижные компрессорные станции (ПКСД-1.75, ПКСД-3.5, ПКСД-5.25Д) выпускаются:
- с тормозной системой и световой сигнализацией и в этом случае являются транспортными средствами;
- со световой сигнализацией (общепромышленное исполнение);
- без тормозной системы и световой сигнализации (технологическое исполнение)
КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Наименование параметров |
Ед.изм. |
ПКСД |
1.75 |
3.5 |
5.25Д |
1.4/25 |
1.5/16 |
Тип станций |
|
Прицепная, передвижная, на одноосной тележке |
Объемная производительность |
м²/мин |
1.75 |
3.5 |
5.25 |
1.4 |
1.5 |
Давление рабочее, избыточное |
кгс/см³ |
7 |
25 |
16 |
Режим работы |
|
непрерывный |
Объем воздухосборника |
м³ |
0.045 |
Рабочая температура окружающего воздуха |
°С |
-35 ... +40 |
Регулирование производительности |
|
переводом компрессора на холостой ход/пуск-стоп |
Охлаждение компрессора |
|
воздушное |
Компрессор |
|
поршневой с V-образным расположением цилиндров |
Марка компрессора |
|
ПК-1.75 |
ПК-3.5 |
ПК-5.25 |
4ВУ05-1.4/25 |
4ВУ05-1.5/16 |
Привод компрессора |
|
прямой, через муфту сцепления |
Тип |
|
дизельный двигатель |
Д-120 |
Д-144 |
Д-242 |
Д-144 |
Мощность установленного электродвигателя |
кВт |
14.0 |
29.0 |
36.8 |
Габаритные размеры, не более |
мм |
|
длина |
|
3000 |
3300 |
3630 |
3300 |
3300 |
ширина |
|
1860 |
1860 |
1860 |
1860 |
1860 |
высота |
|
2160 |
2160 |
2160 |
3300 |
3300 |
Масса станции |
кг |
1015 |
1300 |
1690 |
1300 |
1300 |
|
