Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

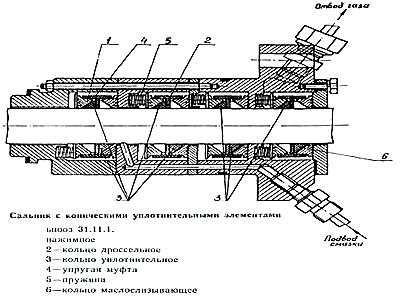

Рис 14. Сальник с коническими уплотнительными элементами

Сальник с коническими элементами состоит из корпуса и обоймы, в которых помещаются наборы уплотнительных элементов. Секции, расположенные со стороны цилиндра, служат для уплотнения сжимаемого воздуха.

Каждая секция состоит из двух нажимных колец (1), дроссельного кольца (2) и размещенных между ними двух уплотнительных колец (3). Вся секция стягивается упругой муфтой (4). Нажимные кольца прижаты к уплотнительным при помощи пружины (5).

Уплотнительные кольца имеют коническую форму и выполнены с разрезом, который позволяет им, сжимаясь, компенсировать износ уплотняющих поверхностей.

В секции, расположенной со стороны рамы, имеется маслослизывающее кольцо (6), которое служит для предотвращения попадания масла из рамы в цилиндр.

На корпусах сальников компрессоров имеются отверстия, служащие для слива скопившегося в камере масла. На рис. 15 показан сальник с уплотнениями в виде манжет (1), прижимаемых пружинами (2), в остальном конструкция сальника аналогична этому сальнику.
