Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

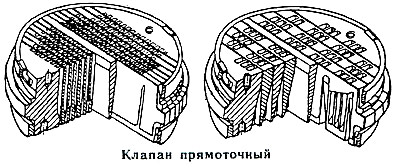

Рис 16. Клапан прямоточный

Клапаны.
На ступенях низкого и среднего давлений устанавливаются прямоточные (рис. 16) и кольцевые (рис. 17) клапаны. На ступенях высокого давления устанавливаются кольцевые комбинированные клапаны (рис. 18).
