Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

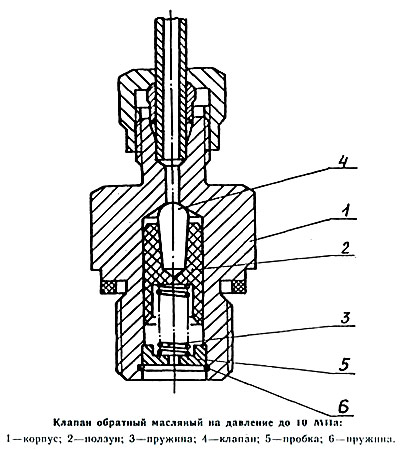

Рис 20. Клапан обратный масляный на давление до 10 МПа

Обратный клапан на Ру10 МПа состоит из корпуса (1), в котором находится ползун (2) с лысками (для прохода масла), прижимаемый пружиной (3) к резиновому клапану (4). Пружина опирается на пробку (5), которая стопорится в корпусе при помощи пружины (6).
