Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

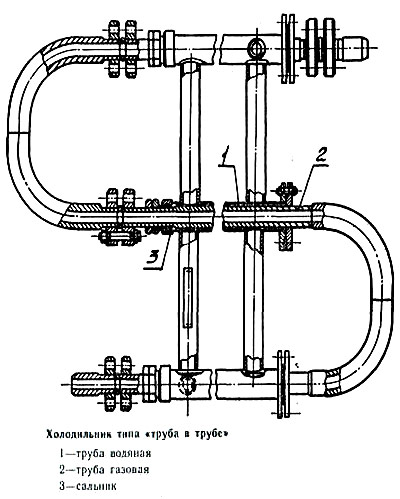

Рис № 22a. Холодильник типа "труба в трубе"

Холодильник типа "труба в трубе" выполнен стоком газа в трубном пространстве и охлаждающей воды в межтрубном.

Охлаждающая вода протекает в кольцевом канале, образованном трубами -наружной водяной (1) и внутренней газовой (2), и движется противотоком относительно воздуха (газа).

Внутренние трубы холодильника последовательно соединены между собой пи средством сварных калачей.

Для возможности чистки кольцевого канала соединение внутренних труб с наружными выполнено разъемным и уплотнено сальником (3), который периодически необходимо подтягивать для предотвращения утечек охлаждающей жидкости.

Холодильник состоит из 3-х секций.
