Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

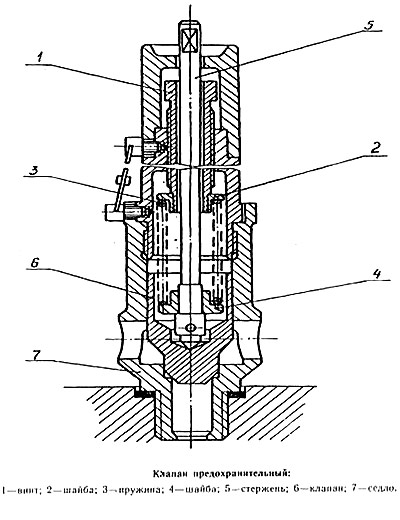

Рис 23. Предохранительный клапан

Предохранительные клапаны регулируются на определенное давление открытия при помощи винта (1), на который надета шайба (2), прижимающая пружину (3) к шайбе (4). Пружина через шайбу (4), стержень (5) прижимает клапан (6) к седлу (7.) Если давление в канале повысится выше допустимого, то клапан (6) под давлением воздуха поднимается, и воздух через отверстия в седле выбрасывается в атмосферу. Описание предохранительных клапанов других типов дается в инструкции завода-изготовителя.
