Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

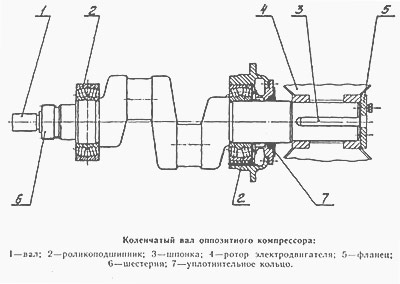

Рис 4. Коленчатый вал оппозитного компрессора

Коленчатый вал.
Вал (1) имеет один или два кривошипа, предназначенных для установки шатунов и опирается на два роликоподшипника (2). На один конец вала на шпонке (3) насажен ротор электродвигателя (4). К торцу вала привернут фланец (5) с квадратным отверстием для проворачивания вала компрессора перед запуском с помощью рукоятки, входящей в комплект ЗИП. Шестерня (6), установленная на другом конце вала, передает вращение на блок смазки.
