Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

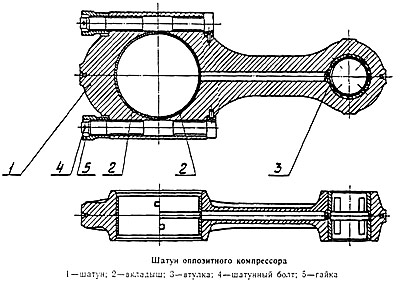

Рис 6. Шатун оппозитного компрессора

Шатун.
Шатун (1) имеет кривошипную головку с отъемной крышкой и неразъемную крейцкопфную головку. Разъемные вкладыши (2) кривошипной головки имеют антифрикционный слой из алюминиевого сплава. В крейцкопфную головку запрессована бронзовая втулка или игольчатый подшипник (3) Смазка пальца крейцкопфа (см. рис. 7) осуществляется через отверстие шатуна. Крышка кривошипной головки шатуна соединяется со стержнем шатуна двумя шатунными болтами (4) из легированной стали и гайками (5). На головке каждого шатунного болта указывается его начальная длина, необходимая для оценки остаточного удлинения болта за время эксплуатации.
