Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

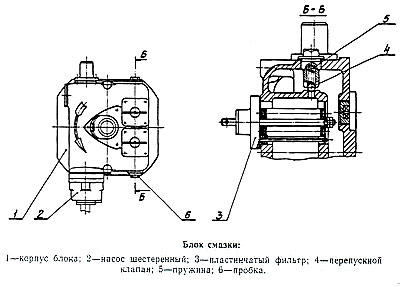

Рис 8. Блок смазки

Блок смазки служит для обеспечения подачи смазки.
Блок содержит корпус (1), в который монтируется шестеренный масляный насос (2) низкого давления, предназначенный для смазки механизма движения базы, один или два пластинчатых фильтра (3) тонкой очистки, шариковый перепускной клапан (4). Пластинчатые фильтры (3) служат для тонкой очистки масла, подаваемого насосом (2). Клапан (4) имеет пружину (5) и служит для аварийного пропуска масла в обход фильтров. В корпус (1) масло поступает снизу от насоса (2). Пройдя фильтры (3), масло подается к маслопроводу (см. рис. 10) В нижней части корпуса блока смазки имеется пробка (6) для слива загрязненного масла из блока смазки.
