Каталог деталей и сборочных единиц 2ВМ10-63/9 и 4ВМ10-120/9

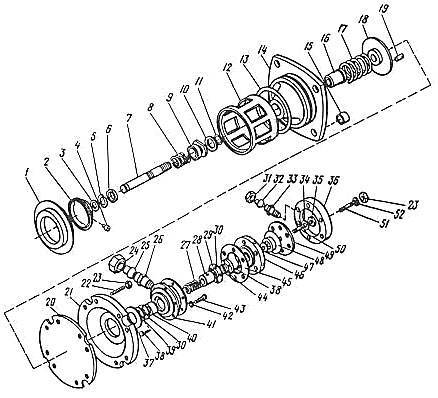

Устройство перепускное, 1 и 2 ступени
| Номер позиции |
Обозначение |
Наименование |
Применяемость по ступеням |
Количество |
Количество на компрессор |
| 2ВМ10-63/9 |
4ВМ10-120/9 |
| |
288-5А-9 |
Байпас регулирования 1 ступени* |
1 |
1 |
1 |
2 |
| |
288-5А-10 |
Байпас регулирования 2 ступени* |
1 |
1 |
1 |
2 |
| 1 |
288-5А-9-1 |
Седло |
1 |
1 |
1 |
2 |
| 1 |
288-5А-10-2 |
Седло |
1 |
1 |
1 |
2 |
| 2 |
71-8А-1-5 |
Клапан |
1 |
1 |
1 |
2 |
| 2 |
288-5А-10-3А |
Клапан |
1 |
1 |
1 |
2 |
| 3 |
71-8А-1-15 |
Сухарь |
1 и 2 |
1 |
2 |
4 |
| 4 |
71-8А-1А-7 |
Винт установочный |
1 и 2 |
1 |
2 |
4 |
| 5 |
71-8А-1-18 |
Сухарь |
1 и 2 |
1 |
2 |
4 |
| 6 |
71-8А-1-17 |
Кольцо |
1 и 2 |
1 |
2 |
4 |
| 7 |
71-8А-1-6 |
Шток |
1 |
1 |
1 |
2 |
| 7 |
288-5А-10-4 |
Шток |
2 |
1 |
1 |
2 |
| 8 |
71-8А-1-13 |
Пружина |
1 и 2 |
1 |
2 |
4 |
| 9 |
71-8А-1-9 |
Гайка нажимная |
1 и 2 |
1 |
2 |
4 |
| 10 |
71-8А-1А-2 |
Шайба |
1 и 2 |
1 |
2 |
4 |
| 11 |
|
Кольцо 020-025-30-2-4 ГОСТ 9833-73 |
2 |
2 |
2 |
4 |
| 12 |
288-5А-9-2 |
Фонарь |
1 |
1 |
1 |
2 |
| 12 |
71-8А-1-3 |
Фонарь |
1 |
1 |
1 |
2 |
| 13 |
71-8А-1А-3 |
Кольцо |
1 и 2 |
1 |
2 |
4 |
| 14 |
71-8А-1А-3 |
Корпус |
1 |
1 |
1 |
2 |
| 14 |
288-5А-10-1 |
Корпус |
2 |
1 |
1 |
2 |
| 15 |
71-8А-1-2 |
Втулка |
1 и 2 |
4 |
8 |
16 |
| 16 |
288-5А-10-5 |
Втулка |
2 |
1 |
1 |
2 |
| 16 |
71-8А-1-8 |
Втулка |
1 |
1 |
1 |
2 |
| 17 |
84-6-1-8 |
Пружина |
1 и 2 |
1 |
2 |
4 |
| 18 |
71-8А-1-7А |
Грибок |
1 и 2 |
1 |
2 |
4 |
| 19 |
СТП 0503-7-84 |
Винт И.М6-6gx10.66.05 |
1 и 2 |
1 |
2 |
4 |
| 20 |
71-8А-1-20 |
Мембрана |
1 и 2 |
1 |
2 |
4 |
| 21 |
71-14-13-1 |
Крышка |
1 и 2 |
1 |
2 |
4 |
| 22 |
СТП 0584-138-80 |
Шпилька М10-8gx40.66.05 |
1 и 2 |
8 |
16 |
32 |
| 23 |
СТП 0503-10-72 |
Гайка М10.6.05 |
1 и 2 |
16 |
32 |
64 |
| - |
71-14-2 |
Усилитель пневматический в сборе
(перейти) |
1 и 2 |
- |
2 |
4 |
| 24 |
Н 155- |
Гайка накидная Dy10 |
1 и 2 |
1 |
2 |
4 |
| 25 |
Н 154А-3 |
Нипель Dy10 |
1 и 2 |
1 |
2 |
4 |
| 26 |
71-14-2-16 |
Штуцер ввертной Л-1/2" |
1 и 2 |
1 |
2 |
4 |
| 27 |
71-14-2-11 |
Пружина |
1 и 2 |
1 |
2 |
4 |
| 28 |
71-14-2-4 |
Золотник |
1 и 2 |
1 |
2 |
4 |
| 29 |
71-14-2-13 |
Уплотнение диаметр 16/8 |
1 и 2 |
1 |
2 |
4 |
| 30 |
71-14-2-15 |
прокладка диаметр 42/22х1 |
1 и 2 |
2 |
4 |
8 |
| 31 |
Н 155-14 |
Гайка накидная Dy4 |
1 и 2 |
1 |
2 |
4 |
| 32 |
|
Нипель |
1 и 2 |
1 |
2 |
4 |
| 33 |
71-14-2-21 |
Штуцер ввертной К-1/8" |
1 и 2 |
1 |
2 |
4 |
| 34 |
71-14-2-20 |
Шайба диаметр 30/7х1,5 |
1 и 2 |
1 |
2 |
4 |
| 35 |
СТП 0503-10-72 |
Гайка М6.6.05 |
1 и 2 |
1 |
2 |
4 |
| 36 |
71-14-2-3 |
Крышка |
1 и 2 |
1 |
2 |
4 |
| 37 |
71-14-1-1 |
Прокладка диаметр 90/73/2 |
1 и 2 |
1 |
2 |
4 |
| 38 |
СТП 0503-6-84 |
Винт И.М4-8gx10.66.05 |
1 и 2 |
1 |
2 |
4 |
| 39 |
71-14-2-5 |
Заглушка |
1 и 2 |
1 |
2 |
4 |
| 40 |
71-14-2-6 |
|
1 и 2 |
1 |
2 |
4 |
| 41 |
71-14-2-1 |
Корпус |
1 и 2 |
1 |
2 |
4 |
| 42 |
|
Шайба 8Н6.5Г ГОСТ 6402-70 |
1 и 2 |
12 |
24 |
48 |
| 43 |
СТП 0503-5-72 |
Болт М8х25.66.05 |
1 и 2 |
6 |
12 |
24 |
| 44 |
71-14-2-5 |
Седло |
1 и 2 |
1 |
2 |
4 |
| 45 |
71-14-2-14 |
Прокладка диаметр 110/75х2 |
1 и 2 |
1 |
2 |
4 |
| 46 |
71-14-2-2 |
Корпус промежуточный |
1 и 2 |
1 |
2 |
4 |
| 47 |
71-14-2-12 |
Уплотнение диаметр 24/6 |
1 и 2 |
1 |
2 |
4 |
| 48 |
71-14-2-7 |
Грибок |
1 и 2 |
1 |
2 |
4 |
| 49 |
71-14-2-7 |
Мембрана |
1 и 2 |
1 |
2 |
4 |
| 50 |
71-14-2-8 |
Упор |
1 и 2 |
1 |
2 |
4 |
| 51 |
СТП 0503-21-73 |
Шпилька М10-8gx40.66.05 |
1 и 2 |
6 |
12 |
24 |
| 52 |
|
Шайба 8.65Г ГОСТ 6402-70 |
1 и 2 |
1 |
2 |
4 |
|
|
