Каталог деталей и сборочных единиц 2ВМ10-63/9 и 4ВМ10-120/9

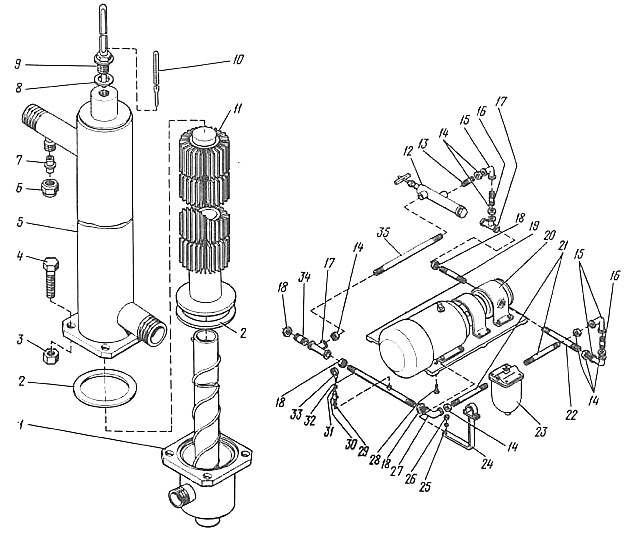

Холодильник маслянный и агрегат смазки компрессора 2ВМ10-63/9

Номер позиции Обозначение Наименование количество
1 71-10-6А-2 Корпус нижний 1
2 СТП 0503-46-76 Прокладка Б-80-0,6 2
3 СТП 0503-10-72 Гайка М 16.6.05 4
4 СТП 0503-5-72 Болт М 16х60.66.05 4
5 71-10-6А-1 Корпус верхний 1
6 Н-155-1 Гайка накидная Dy4 1
7 Н-155А-1 Ниппель 4х8 1
8 СТП 0503-46-76 Прокладка 34/28х2 1
9 - Оправа 2П 165 63 64 100 ГОСТ 3029-75 1
10 - Термометр ТТ 41.160.66 ГОСТ 2823-73 1
11 71-10-6А-3 Труба в сборе 1
12 71-10-1А Клапан перепускной 1
13 84-7А-0-3 Труба 20 1
14 - Когтрагайка 20 ГОСТ 8961-75 7
15 - Угольник 20 ГОСТ 8946-75 3
16 71-10Г-0-4 Сгон 20 2
17 - Тройник 32х20 ГОСТ 8946-75 2
18 - Контрагайка 32 ГОСТ 8961-75 4
19 84-7-0-4 Труба 32 1
20 - Агрегат 40-1 ГОСТ 15107-79 (БГ11-24А) 1
21 84-7-0-1 Труба 20 2
22 84-7-0-5 Труба 20 1
23 291-7А-10-01 Фильтр щелевой пластинчатый 63-125-1К (012Г-41-14) ГОСТ 21329-75 1
24 71-10Г-2А Кронштейн 1
25 СТП 0503-23-73 Шайба 12.02.05 1
26 СТП 0503-10-72 ГайкаМ 12.6.05 1
27 - Угольник 32х20 ГОСТ 8947-75 1
28 СТП 0503-5-72 Болт М 12х50.66.05 1
29 СТП 0503-46-76 Прокладка 22/16х2 1
30 Н 146-4 Кран маслянного манометра 1
31 СТП 0503-46-76 Прокладка 10/5х2 1
32 84-7-0-6 Труба 32 1
33 - Манометр МТ-1-60х10 ГОСТ 8625-77 1
34 71-10В-0-3 Ниппель двойной 1
35 84-7А-0-2 Труба 20 1
