Документация
Каталог деталей и сборочных единиц 2ВМ10-63/9 и 4ВМ10-120/9

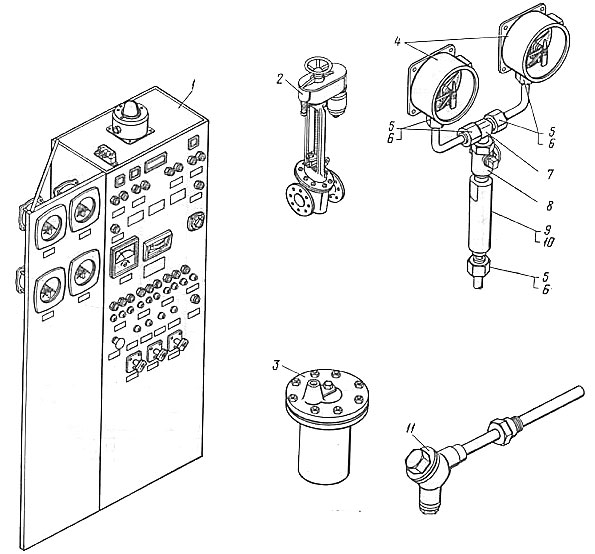

Элементы автомотизированных систем контроля, управления и защиты компрессоров 2ВМ10-63/9 и 4ВМ10-120/9
Номер позиции |
Обозначение |
Наименование |
Количество на компрессор |
2ВМ10-63/9 |
4ВМ10-120/9 |
1 |
291-10-3-01 |
Щит контроля и управления компрессора
2ВМ10-63/9 |
1 |
- |
1 |
291-10-3 |
Щит контроля и управления компрессора
4ВМ10-120/9 |
- |
1 |
2 |
- |
Задвижка фланцевая 31ч906нж с
электроприводом типа А, ТЭ099.058-05М ГОСТ 5762-74 |
1 |
1 |
3 |
- |
Конденсатоотводчик 45 13 нж |
1 |
- |
4 |
- |
Манометр электроконтактный "ЭКМ-1У шкала
0...1 МПа (0...10 кгс/см) |
2 |
2 |
5 |
Н 154А-1 |
Ниппель 4х8 |
5 |
5 |
6 |
Н 155-1 |
Гайка М20х1,5-8 |
5 |
5 |
7 |
Н 152Б-1 |
Тройник 4х8 |
1 |
1 |
8 |
- |
Кран трехходовый с фланца для
контрольного манометра 11Б18БК |
1 |
1 |
9 |
СТП 0503-46-76 |
Прокладка 18/6х2 |
2 |
2 |
10 |
288-21-2 |
Демпфер |
1 |
1 |
11 |
288-21-2 |
Термрпреобразователь сопротивления
двойной ТСП-0879, 100П l=1200мм |
4 |
7 |
|
|
