Каталог деталей и сборочных единиц 2ВМ10-63/9 и 4ВМ10-120/9

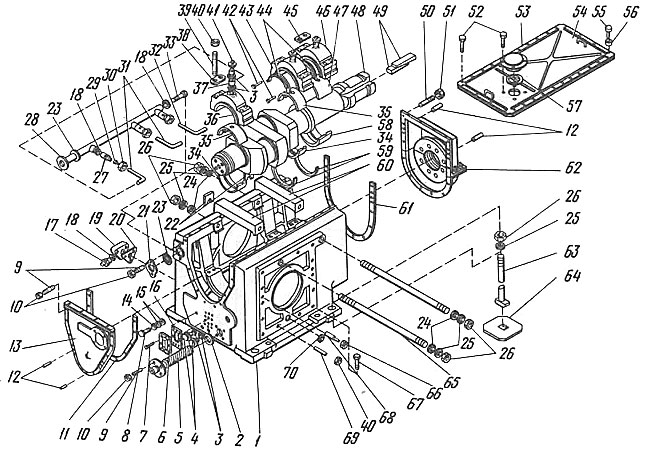

Рама с коленчатым валом компрессора 2ВМ10-63/9
| Номер позиции |
Обозначение |
Наименование |
количество |
| 1 |
Н 251-1-1 |
Рама |
1 |
| 2 |
СТП 0503-46-76 |
Прокладка 68/39х2 |
1 |
| 3 |
СТП 0503-47-76 |
Прокладка 34/28х2 |
8 |
| 4 |
СТП 0503-31-74 |
Пробка 3/4 6g .66.05 |
2 |
| 5 |
Н 263-2А |
Фильтр заборный |
1 |
| 6 |
Н 251-2-15 |
Указатель уровня масла |
1 |
| 7 |
СТП 0503-9-84 |
Винт В.М6-8gx22.66.05 |
10 |
| 8 |
СТП 0503-5-72 |
Болт М12х35.66.02 |
1 |
| 9 |
СТП 0584-138-80 |
ШпилькаМ12-8gx35.66.05 |
18 |
| 10 |
СТП 0503-10-72 |
Гайка М12.6.05 |
18 |
| 11 |
Н 250-2-13 |
Прокладка |
1 |
| 12 |
СТП 0503-26-73 |
Штифт 10h 8х3 |
4 |
| 13 |
Н 250-2-5 |
Крышка |
1 |
| 14 |
|
Шайба 12.65Г.029 ГОСТ 6402-70 |
1 |
| 15 |
СТП 0503-23-73 |
Шайба 12.02.02 |
2 |
| 16 |
Н 251-2-17 |
прокладка |
1 |
| 17 |
Н 251-2-10 |
Штуцер ввертной Dy13 |
1 |
| 18 |
СТП 0503-47-76 |
Прокладка 34/21х2 |
5 |
| 19 |
Н 251-2-9А |
Фланец |
1 |
| 20 |
Н 251-2-16А |
Прокладка |
1 |
| 21 |
Н 250-2-12 |
Фланец |
1 |
| 22 |
Н 250-2-20 |
Шайба регулировочная |
2 |
| 23 |
СТП 0503-46-76 |
Прокладка 70/55х2 |
2 |
| 24 |
Н 250-2-21 |
Прокладка |
4 |
| 25 |
СТП 0503-23-73 |
Шайба 30.02.05 |
8 |
| 26 |
СТП 0503-10-72 |
Гайка М30.6.05 |
8 |
| 27 |
Н 250-2-6А |
Штуцер ввертной |
3 |
| 28 |
Н 261-1 |
Коллектор |
1 |
| 29 |
Н 154А-4 |
Нипель 13х17 |
3 |
| 30 |
Н 155-4 |
Гайка М30х1,5-17 |
3 |
| 31 |
Н 250-2-10А |
Труба |
2 |
| 32 |
Н 250-2-10А-01 |
Труба |
1 |
| 33 |
СТП 0503-5-72 |
Болт М20х80.66.05 |
1 |
| 34 |
Н 251-2-2 |
Вкладыш подшипника нижний |
2 |
| 35 |
Н 251-2-3 |
Вкладыш подшипника верхний |
2 |
| 36 |
Н 251-2-7 |
Крышка подшипника |
1 |
| 37 |
Н 250-2-8 |
Втулка |
3 |
| 38 |
Н 251-2-19А |
Шайба стопорная |
2 |
| 39 |
Н 251-2-11 |
Шпилька М 24х200 |
12 |
| 40 |
СТП 0503-10-72 |
Гайка М 24.6.05 |
38 |
| 41 |
Н 250-2-7 |
Штуцер |
3 |
| 42 |
СТП 0503-6-84 |
Винт В.М6-8gx14.66.05 |
4 |
| 43 |
Н 251-2-8 |
Крышка подшипника |
1 |
| 44 |
Н 251-2-13 |
Полукольцо верхнее |
2 |
| 45 |
Н 251-2-19А-01 |
Шайба стопорная |
4 |
| 46 |
Н 251-2-6 |
Крышка подшипника |
1 |
| 47 |
Н 251-2-5 |
Вкладыш подшипника верхний |
1 |
| 48 |
70-1-0-1А |
Вал коленчатый |
1 |
| 49 |
70-1-0-2 |
Шпонка тангенциальная |
4 |
| 50 |
СТП 0584-138-80 |
Шпилька М 16-8gx55.66.05 |
14 |
| 51 |
СТП 0503-10-72 |
Гайка М 16.6.05 |
14 |
| 52 |
СТП 0503-5-72 |
Болт М10х25.55.05 |
30 |
| 53 |
Н 264-2 |
Сапун |
1 |
| 54 |
Н 255-1 |
Крышка верхняя |
1 |
| 55 |
СТП 0503-9-84 |
Винт В.М 10-8gx25.66.05 |
2 |
| 56 |
Y 250-2-23 |
Чашка для пломбирования |
2 |
| 57 |
Н 264-2-5 |
Прокладка |
1 |
| 58 |
Н 251-2-4 |
Вкладыш подшипника нижний |
1 |
| 59 |
Н 251-2-12 |
Полукольцо нижнее |
2 |
| 60 |
Н 250-2-2 |
Распорка |
2 |
| 61 |
Н 250-2-17 |
Прокладка |
1 |
| 62 |
Н 253-2 |
Маслоотражатель (перейти) |
1 |
| 63 |
Н 250-1-5 |
Болт фундаментный |
4 |
| 64 |
Н 250-1-6 |
Плита фундаментная |
4 |
| 65 |
Н 250-2-3 |
Стяжка М30 |
2 |
| 66 |
СТП 0503-10-72 |
Гайка М10,6,05 |
4 |
| 67 |
Н 101-58-5 |
Отжимной болт |
4 |
| 68 |
Н 250-1-4 |
Шифт конический10х40х70 |
4 |
| 69 |
СТП 0584-138-80 |
Шпилька М24-8gx70.66.05 |
26 |
| 70 |
|
Кольцо 045-050-30-2-4 ГОСТ 9833-73 |
2 |
|
|
