Каталог деталей и сборочных единиц 2ВМ10-63/9 и 4ВМ10-120/9

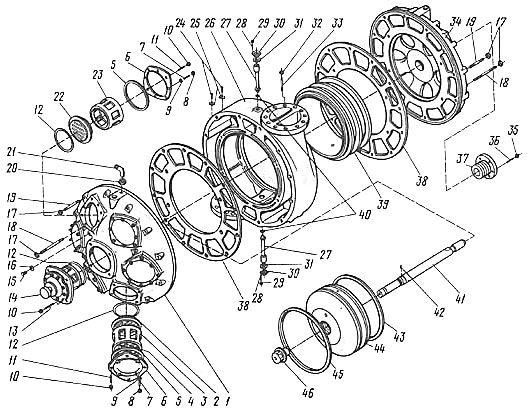

Цилиндр и поршень, I ступень
| Номер позиции |
Обозначение |
Наименование |
Количество |
Количество на компрессор |
| 2ВМ10-63/9 |
4ВМ10-120/9 |
| 1 |
288-2-0-3 |
Крышка задняя |
1 |
1 |
2 |
| 2 |
ПИК -220-1,6А |
Клапан нагнетательный |
6 |
6 |
12 |
| 3 |
71-2-0-1-01 |
Фонарь |
4 |
4 |
8 |
| 4 |
СТП 0503-5-72 |
Болт М 10х30.66 |
4 |
4 |
8 |
| 5 |
СТП 0503-46-76 |
Прокладка 257/239х2 |
12 |
12 |
24 |
| 6 |
71-2-1-5 |
Крышка клапана |
12 |
12 |
24 |
| 7 |
СТП 0503-18-72 |
Винт нажимной М 16х60 |
48 |
48 |
96 |
| 8 |
Н 172-2 |
Гайка колпачковая М16 |
48 |
48 |
96 |
| 9 |
СТП 0503-46-76 |
Прокладка 25/17х2 |
48 |
48 |
96 |
| 10 |
СТП 0503-10-72 |
ГайкаМ 24.6.05 |
52 |
52 |
104 |
| 11 |
СТП 0503-138-80 |
Шпилька М 24-8gx55.66.05 |
48 |
48 |
96 |
| 12 |
СТП 0503-46-76 |
прокладка 235/221х2 |
13 |
13 |
26 |
| 13 |
СТП 0503-138-80 |
Шпилька М 24-8gx80.66.05 |
4 |
4 |
8 |
| 14 |
288-5А-1 |
Устройство перепускное 1 ступени в сборе
(перейти) |
1 |
1 |
2 |
| 15 |
СТП 0503-31-74 |
Пробка М 20х1,5.6g.66.05 |
3 |
3 |
6 |
| 16 |
СТП 0503-46-76 |
Прокладка 30/21х2 |
3 |
|
|
| 17 |
СТП 0503-10-72 |
Гайка М 30х290 |
32 |
32 |
64 |
| 18 |
71-2-1-6 |
Шпилька М30х290 |
8 |
8 |
16 |
| 19 |
71-2-1-7 |
Шпилька М 30х190 |
24 |
24 |
48 |
| 20 |
|
Контрагайка 50 ГОСТ 8961-75 |
1 |
1 |
2 |
| 21 |
288-0-19 |
Угольник |
1 |
1 |
2 |
| 22 |
ПИК 220-0,4А |
Клапан всасывающий |
6 |
6 |
12 |
| 23 |
71-2-0-1 |
Фонарь |
8 |
8 |
16 |
| 24 |
СТП 0503-6-84 |
Винт В.2ВМ6-8gx14.66.05 |
2 |
2 |
4 |
| 25 |
Н 255-2-3 |
Щиток |
2 |
2 |
4 |
| 26 |
89-2-0-1С-01 |
Цилиндр корпуса |
1 |
1 |
2 |
| 27 |
71-2-3 |
Штуцер |
2 |
2 |
4 |
| 28 |
СТП 0584-138-80 |
Шпилька М 10-8gx25.66.05 |
4 |
4 |
8 |
| 29 |
СТП 0503-10-72 |
Гайка М10.6.05 |
4 |
4 |
8 |
| 30 |
71-2-1-10 |
Фланец |
2 |
2 |
4 |
| 31 |
|
Кольцо 032-040-46-2-5 ГОСТ 9833-73 |
2 |
2 |
4 |
| 32 |
СТП 0503-10-72 |
Гайка М 20.6.05 |
24 |
24 |
48 |
| 33 |
СТП 0584-138-80 |
Шпилька М 20-8gx65.66.05 |
24 |
24 |
48 |
| 34 |
288-2-0-2 |
Крышка передняя |
1 |
1 |
2 |
| 35 |
СТП 0503-10-72 |
Гайка М16.6.05 |
6 |
6 |
12 |
| 36 |
СТП 0584-138-80 |
Шпилька М16-8gx55.66.05 |
6 |
6 |
12 |
| 37 |
71-2-2 |
Сальник диаметр 60-4 в сборе (перейти) |
1 |
1 |
2 |
| 38 |
288-2-0-4 |
Прокладка |
2 |
2 |
4 |
| 39 |
137-3-0-1 |
Втулка цилиндра |
1 |
1 |
2 |
| 40 |
СТП 0503-46-76 |
прокладка 34/21х2 |
2 |
2 |
4 |
| 41 |
288-4А-0-1-01 |
Шток |
1 |
1 |
2 |
| 42 |
СТП 0503-26-73 |
Штифт 8n6х16 |
1 |
1 |
2 |
| 43 |
Н 202-1-33 |
Кольцо поршневое НУ 620 |
1 |
1 |
2 |
| 44 |
188-22-1 |
Поршень диаметр 620 |
1 |
1 |
2 |
| 45 |
Н 202-2-38 |
Кольцо поршневое ПУ 620 |
1 |
1 |
2 |
| 46 |
288-22-0-1 |
Гайка поршневая |
1 |
1 |
2 |
|
|
