Каталог деталей и сборочных единиц 2ВМ10-63/9 и 4ВМ10-120/9

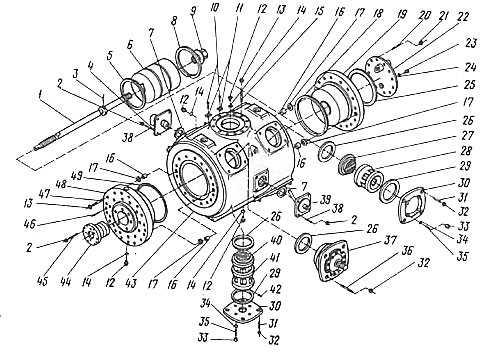

Цилиндр и поршень, 2 ступень
| Номер позиции |
Обозначение |
Наименование |
Количество |
Количество на компрессор |
| 2ВМ10-63/9 |
4ВМ10-120/9 |
| 1 |
28-4а-0-1 |
Шток |
1 |
1 |
1 |
| 2 |
СТП 0503-10-72 |
Гайка М 16.6.05 |
14 |
14 |
28 |
| 3 |
СТП 0503-26-75 |
Штифт 8 h6х16 |
1 |
1 |
2 |
| 4 |
288-20-6 |
Заглушка |
1 |
1 |
2 |
| 5 |
Н 202-2-22 |
Кольцо поршневое ЛУ 370 |
1 |
1 |
2 |
| 6 |
288-4А-1 |
Поршень диаметр 370 |
1 |
1 |
2 |
| 7 |
СТП 0503-46-76 |
Прокладка 148/130х2 |
2 |
2 |
4 |
| 8 |
Н 202-1-22 |
Кольцо поршневой ПУ 370 |
1 |
1 |
2 |
| 9 |
288-22-0-1 |
Гайка поршневая |
1 |
1 |
2 |
| 10 |
СТП 0503-9-84 |
Винт В.М6-8gx14/66/05 |
2 |
2 |
4 |
| 11 |
Н 252-2-3 |
Щиток |
2 |
2 |
4 |
| 12 |
СТП 0503-31-54 |
Пробка М20х1,5-6g.66.05 |
6 |
6 |
12 |
| 13 |
СТП 0503-10-72 |
Гайка М 20.6.05 |
56 |
56 |
112 |
| 14 |
СТП 0503-46-76 |
прокладка 34/21х2 |
6 |
6 |
12 |
| 15 |
СТП 0584-138-80 |
Шпилька М 20-8gx70.66.05 |
24 |
24 |
48 |
| 16 |
288-20-0-3 |
Втулка |
4 |
4 |
8 |
| 17 |
|
Кольцо 036-044-46-2-5 ГОСТ 9833-73 |
4 |
4 |
8 |
| 18 |
СТП 0503-46-76 |
Прокладка 408/376х2 |
1 |
1 |
2 |
| 19 |
288-20-3 |
Крышка задняя |
1 |
1 |
2 |
| 20 |
СТП 0584-138-80 |
Шпилька М10-8gx25.66.05 |
12 |
12 |
24 |
| 21 |
СТП 0503-10-72 |
Гайка М10.6.05 |
12 |
12 |
24 |
| 22 |
288-20-4 |
Заглушка |
1 |
1 |
2 |
| 23 |
СТП 0503-31-74 |
пробка М12х1,5-6g.66.05 |
1 |
1 |
2 |
| 24 |
СТП 0503-46-76 |
Прокладка 22/16х2 |
1 |
1 |
2 |
| 25 |
288-20-0--5 |
Прокладка 375/330х2 |
1 |
1 |
2 |
| 26 |
СТП 0503-46-76 |
Прокладка 235/221х2 |
7 |
7 |
14 |
| 27 |
ПИК 220-1,6А |
Клапан всасывающий |
3 |
3 |
6 |
| 28 |
71-2-0-1 |
Фонарь |
3 |
3 |
6 |
| 29 |
СТП 0503-46-76 |
Прокладка 257/239х2 |
7 |
7 |
14 |
| 30 |
71-2-1-5 |
Крышка клапана |
7 |
7 |
14 |
| 31 |
СТП 0584-138-80 |
Шпилька М 24-8gx55.66.05 |
28 |
28 |
56 |
| 32 |
СТП 0503-10-72 |
гайка М 24.6.05 |
32 |
32 |
64 |
| 33 |
Н 172-2 |
Гайка колпачковая М16 |
28 |
28 |
56 |
| 34 |
СТП 0503-46-76 |
прокладка 25/17х2 |
28 |
28 |
56 |
| 35 |
СТП 0503-18-72 |
Винт нажимной М16х60 |
28 |
28 |
56 |
| 36 |
СТП 0584-138-88 |
Шпилька М 24-8gv80.66.05 |
4 |
4 |
8 |
| 37 |
288-5А-2 |
Устройство перепускное 2 ступени в сборе
(перейти) |
1 |
1 |
2 |
| 38 |
СТП 0584-138-80 |
Шпилька М 16-8gx35.66.05 |
8 |
8 |
16 |
| 39 |
288-20-5 |
Заглушка |
1 |
1 |
1 |
| 40 |
НИК 220-1,6А |
Клапан нагнетательный |
4 |
4 |
8 |
| 41 |
71-2-0-1-01 |
Фонарь |
4 |
4 |
8 |
| 42 |
СТП 0503-5-72 |
Болт М 10-30.66.05 |
4 |
4 |
8 |
| 43 |
288-20-0-1 |
Цилиндр диаметр 370 |
1 |
1 |
2 |
| 44 |
71-2-2 |
Сальник диаметр 60-4 в сборе |
1 |
1 |
2 |
| 45 |
СТП 0584-138-80 |
Шпилька м 16-8gx55.66.5 |
6 |
6 |
12 |
| 46 |
173-2-0-9 |
Винт отжимной М 16х80 |
2 |
2 |
2 |
| 47 |
СТП 0584-138-80 |
Шпилька м 20-8gx90.66.5 |
32 |
32 |
64 |
| 48 |
288-20-2 |
Крышка передняя |
1 |
1 |
2 |
| 49 |
|
Кольцо 380-390-62-2-1 ГОСТ 9833-73 |
1 |
1 |
2 |
|
|
