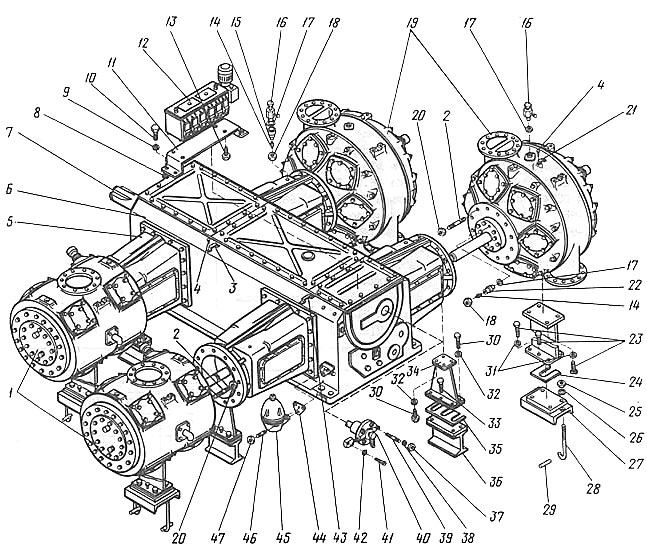

Каталог деталей и сборочных единиц 2ВМ10-63/9 и 4ВМ10-120/9
Компрессор 4ВМ10-120/9
| Номер позиции |
Обозначение |
Наименование |
количество |
| 1 |
288-20 |
Цилиндр диаметр 370 в сборе (перейти) |
2 |
| 2 |
СТП 0584-138-80 |
Шпилька М24-8gx70.66.05 |
48 |
| 3 |
Н 146-6-1-02 |
Скоба 1=25 |
4 |
| 4 |
Н 251-2-20 |
Винт В.М6х10.58.05 |
52 |
| 5 |
Н 252-2 |
Направляющая в сборе (перейти) |
4 |
| 6 |
Н 251-2-01 |
Рама в сборе (перейти) |
1 |
| 7 |
85-1-0-1 |
Вал коленчатый (перейти) |
1 |
| 8 |
67-12Б-0-5 |
Прокладка |
4 |
| 9 |
СТП 0503-23-73 |
Шайба 12.02.05 |
4 |
| 10 |
СТП 0503-5-72 |
Болт М12х30.66.05 |
4 |
| 11 |
Н 484-0-1 |
Кронштейн |
1 |
| 12 |
Станция 41-12-0 |
Станция смазочная многоотводная
регулируемая |
1 |
| 13 |
СТП 0503-5-72 |
Болт М12х25.66.05 |
4 |
| 14 |
Н 154А-1 |
Нипель 4х8 |
8 |
| 15 |
71-1-0-3 |
Штуцер |
4 |
| 16 |
Н 146-10 |
Клапан обратный Dy4Py70 |
12 |
| 17 |
СТП 0503-46-76 |
Прокладка 30/21х2 |
16 |
| 18 |
Н 155-1 |
Гайка М24.6.05 |
8 |
| 19 |
288-2 |
Цилиндр 1 ступени в сборе (перейти) |
2 |
| 20 |
СТП 0503-10-72 |
Гайка М24.6.05 |
48 |
| 21 |
Н 146-6-1 |
Скоба L-8 |
20 |
| 22 |
Н 148А-1 |
Штуцер ввертной 4х8 |
4 |
| 23 |
СТП 0503-5-72 |
Болт М16х40.66.05 |
40 |
| 24 |
Н 176-1-0-2А |
Прокладка |
20 |
| 25 |
СТП 0503-10-72 |
Гайка М20.6.05 |
8 |
| 26 |
СТП 0503-23-73 |
Шайба 20.02.05 |
8 |
| 27 |
Н 176-1-2 |
Плита опрная |
4 |
| 28 |
Н 365А-6 |
Болт фундаментный М20х270 |
8 |
| 29 |
Н 366-2 |
Стержень диаметр 20х110 |
8 |
| 30 |
СТП 0503-5-72 |
Болт М12х40.60.05 |
32 |
| 31 |
Н 176-1-0-4 |
Шайба стопорная 17 |
32 |
| 32 |
Н 260А-2-2 |
Шайба 14 |
32 |
| 33 |
Н 176-1-0-3 |
Болт установочный М16 |
8 |
| 34 |
Н 260А-3 |
Стойка |
4 |
| 35 |
Н 260А-2-1 |
Прокладка |
40 |
| 36 |
Н 260А-4 |
Плита опорная |
4 |
| 37 |
СТП 0503-10-72 |
Гайка М16.6.05 |
4 |
| 38 |
СТП 0503-23-72 |
Шайба М16.02.05 |
4 |
| 39 |
СТП 0584-138-80 |
Шпилька М16-8g[45.66.05 |
4 |
| 40 |
71-9Б |
Механизм поворотный в сборе (перейти) |
1 |
| 41 |
71-9Б-0-10 |
Винт М4х45 |
2 |
| 42 |
|
Шайба 4.65Г 05 ГОСТ 6402-80 |
2 |
| 43 |
Н 146-6-1-05 |
Скоба |
2 |
| 44 |
Н 267-1-0-6А |
Прокладка |
1 |
| 45 |
236-102 8010 |
Маслоочиститель центробежный |
1 |
| 46 |
СТП 0584-138-80 |
Шпилька М10-8gx75.66.05 |
3 |
| 47 |
СТП 0503-10-72 |
Гайка М10.6.05 |
1 |
|
|
